Wood doors – Part 1: Terminology, Dimensional Requirements and Symbols.
Descriptors: Wood doors, symbols, dimensions
A norma ABNT NBR 8037 trata de portas de madeira para edificações. Ela estabelece requisitos técnicos e dimensionais para a fabricação e a instalação de portas de madeira, visando garantir a qualidade, segurança e durabilidade desses elementos em ambientes construídos.
A mola de piso Marix, conforme descrito anteriormente, é um componente moderno e versátil utilizado em portas, oferecendo durabilidade e resistência. Ao considerar a interseção entre a norma ABNT NBR 8037 e a mola Marix, alguns pontos de conexão podem ser destacados:
- Requisitos Técnicos: A ABNT NBR 8037 estabelece requisitos técnicos para portas de madeira, incluindo critérios relacionados a dimensões, materiais, acabamentos, entre outros. A escolha e a instalação de componentes adicionais, como a mola Marix, devem levar em consideração esses requisitos para garantir o desempenho adequado da porta.
- Durabilidade e Resistência: A mola Marix, com sua durabilidade e capacidade de suportar uso constante, pode complementar os requisitos de durabilidade e resistência estabelecidos pela norma para as portas de madeira. Ambos os elementos visam assegurar a longevidade dos produtos e a segurança dos usuários.
- Instalação Adequada: A interseção entre a norma e a mola Marix pode ocorrer na fase de instalação. A norma estabelece procedimentos para a instalação correta das portas de madeira, e a mola Marix, sendo um componente crucial para o funcionamento eficiente das portas, deve ser instalada de acordo com as especificações do fabricante e considerando as orientações da norma.
- Compatibilidade: É essencial garantir que a mola Marix seja compatível com as portas de madeira conforme as diretrizes da ABNT NBR 8037. Isso envolve considerar não apenas os aspectos técnicos, mas também a integração harmoniosa do componente ao design da porta.
Ao integrar a mola Marix no contexto da norma ABNT NBR 8037, os profissionais da construção podem assegurar que as portas de madeira atendam aos padrões estabelecidos, proporcionando ambientes seguros e duráveis.

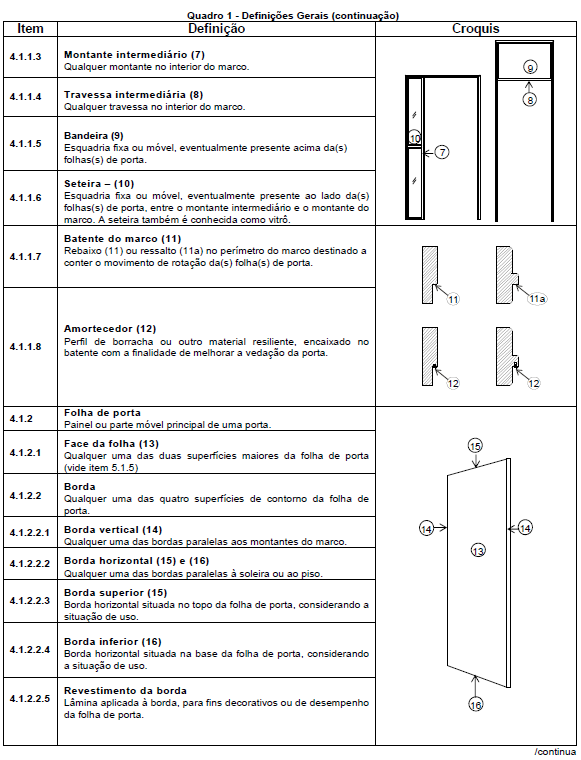

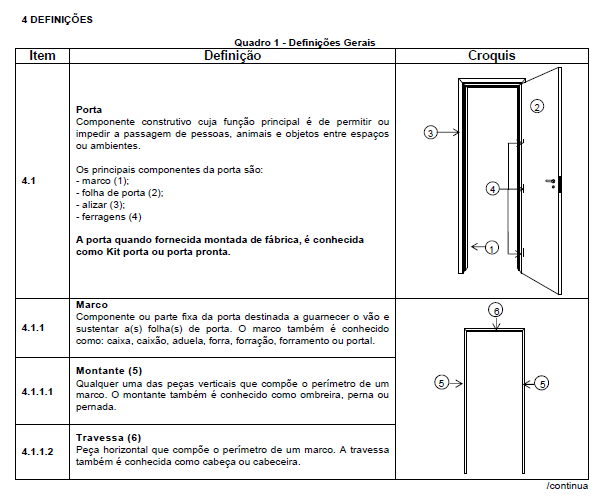

![](https://www.marix.com.br/wp-content/uploads/2023/11/image-48.png)
![](https://www.marix.com.br/wp-content/uploads/2023/11/image-49.png)

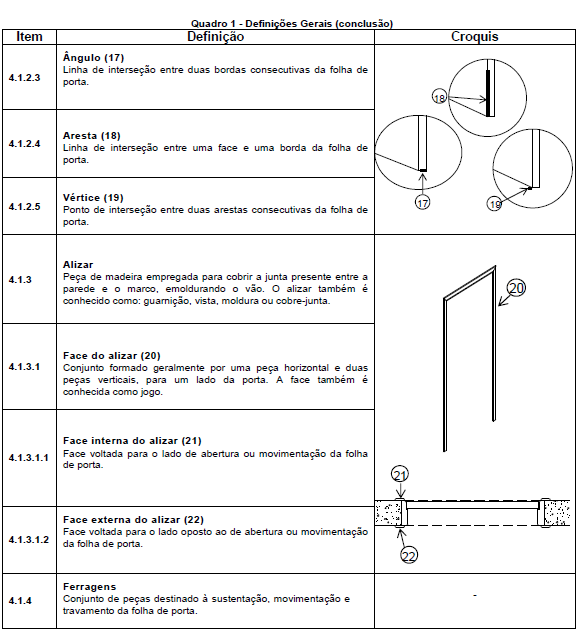

![](https://www.marix.com.br/wp-content/uploads/2023/11/image-50.png)

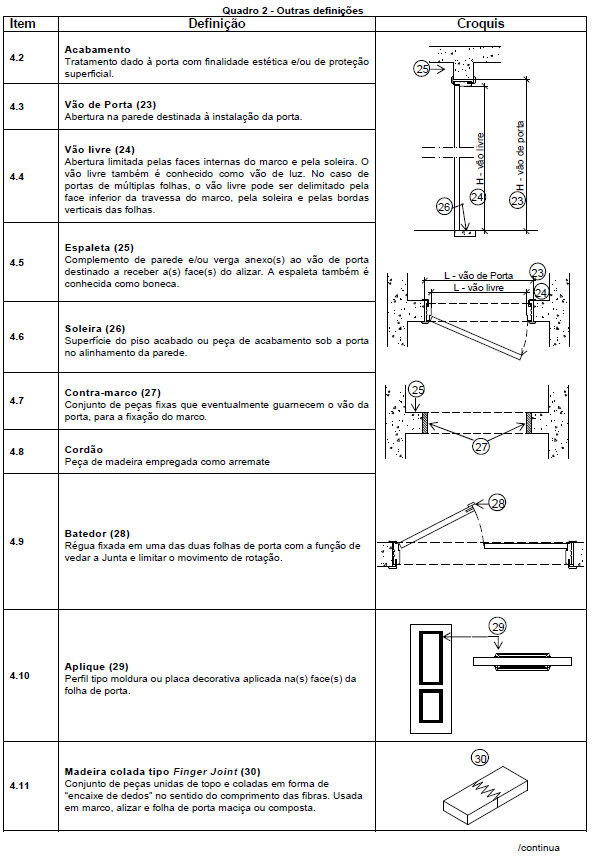

![](https://www.marix.com.br/wp-content/uploads/2023/11/image-51.png)

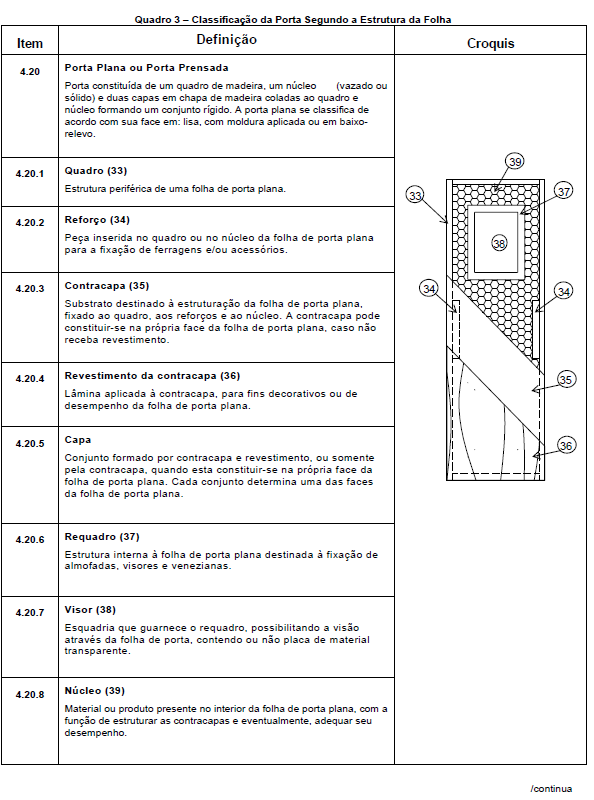

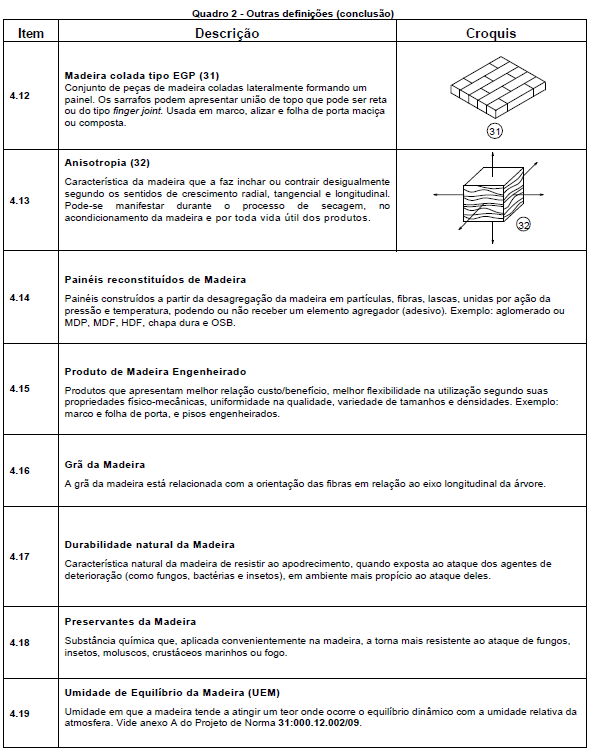

![](https://www.marix.com.br/wp-content/uploads/2023/11/image-52.png)
![](https://www.marix.com.br/wp-content/uploads/2023/11/image-53.png)

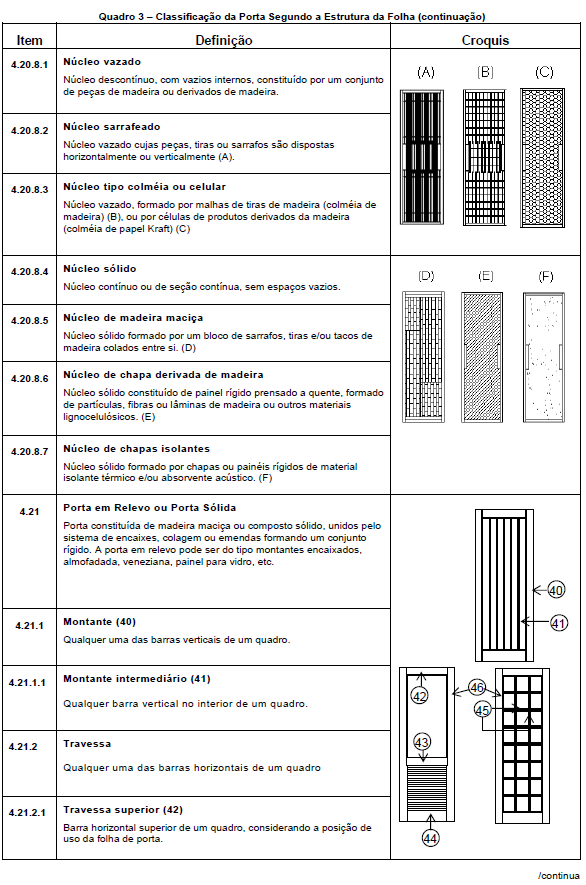

![](https://www.marix.com.br/wp-content/uploads/2023/11/image-54.png)

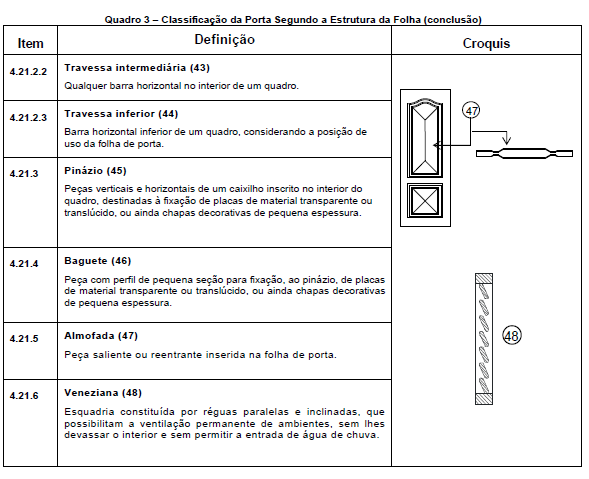

![](https://www.marix.com.br/wp-content/uploads/2023/11/image-55.png)

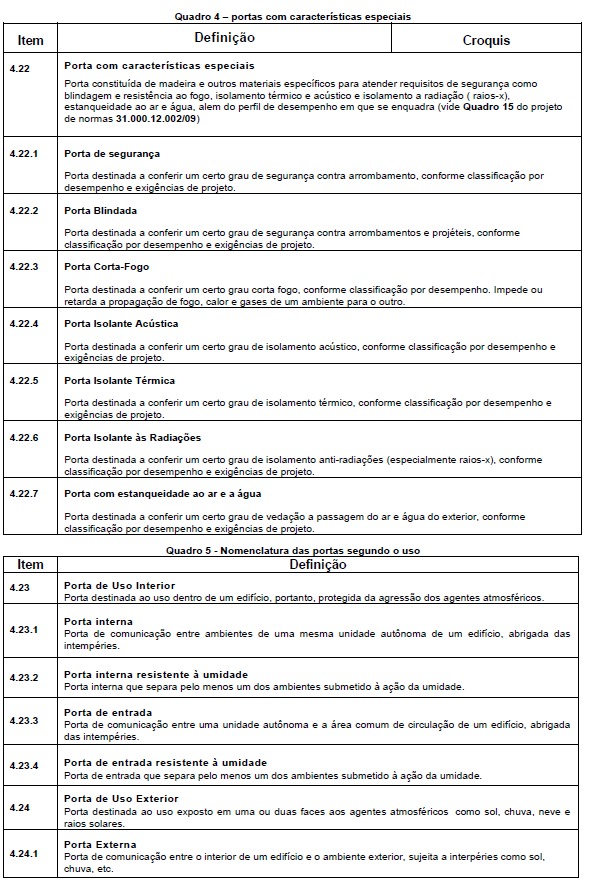

![](https://www.marix.com.br/wp-content/uploads/2023/11/image-56.png)
![](https://www.marix.com.br/wp-content/uploads/2023/11/image-57.png)

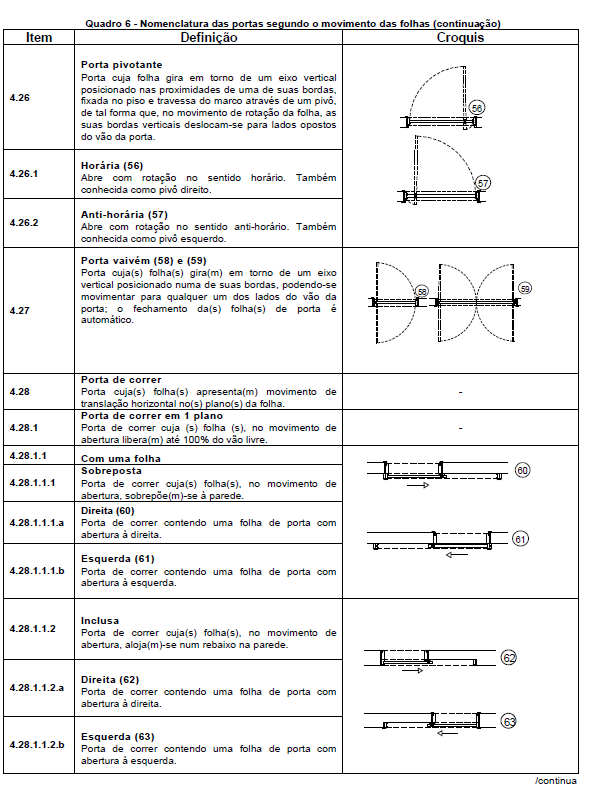

![](https://www.marix.com.br/wp-content/uploads/2023/11/image-58.png)

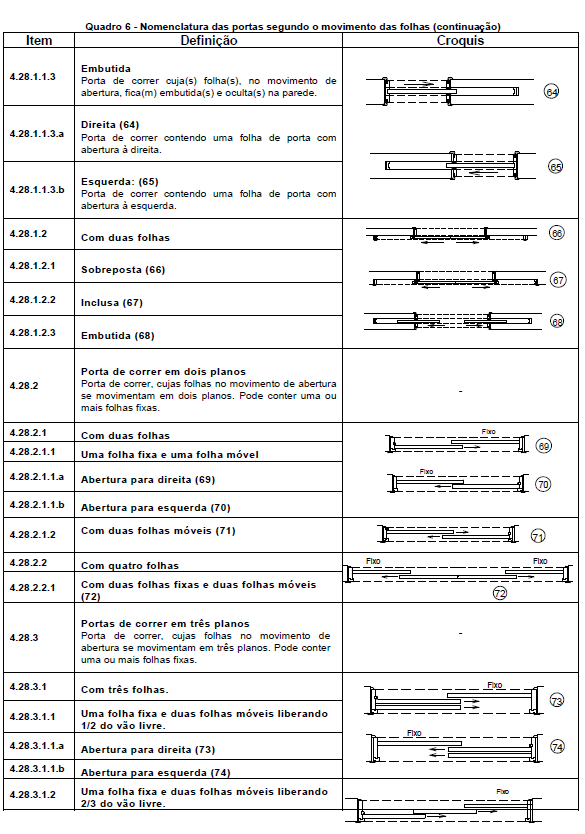

![](https://www.marix.com.br/wp-content/uploads/2023/11/image-59.png)

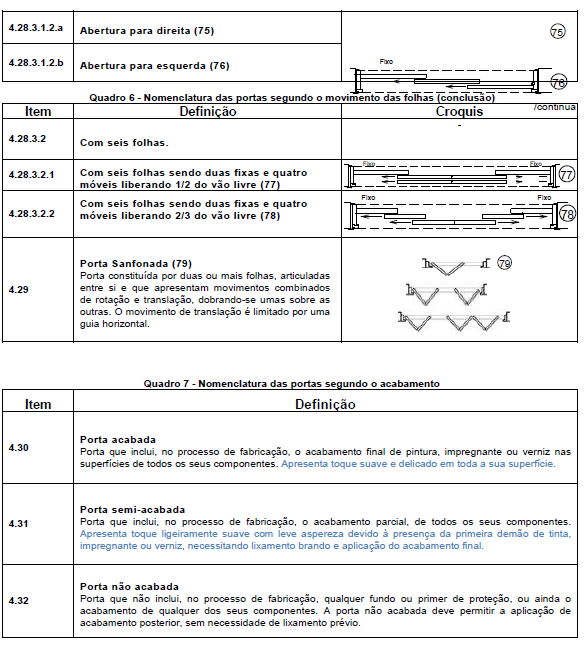

![](https://www.marix.com.br/wp-content/uploads/2023/11/image-60.png)

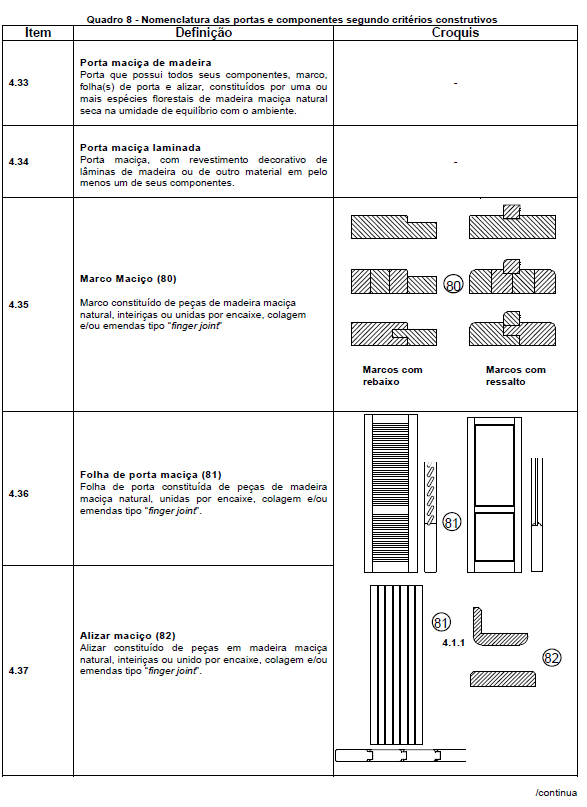

![](https://www.marix.com.br/wp-content/uploads/2023/11/image-61.png)

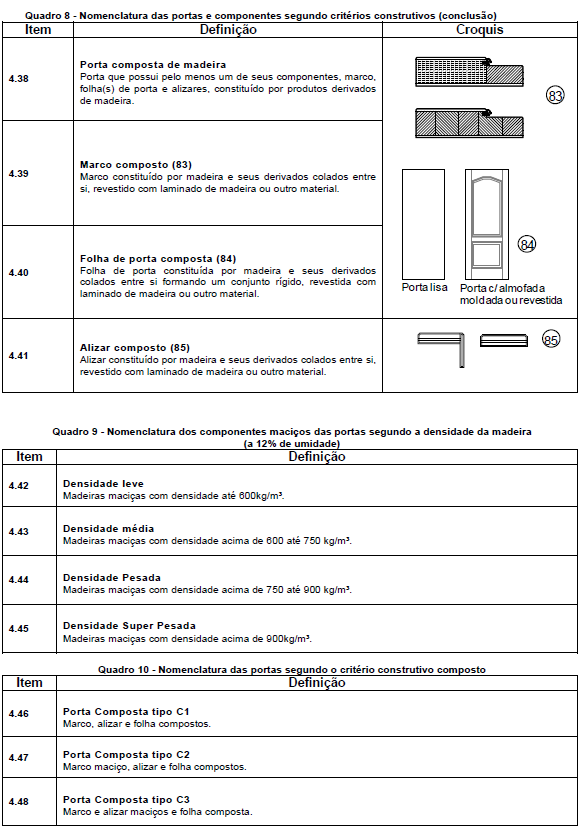

![](https://www.marix.com.br/wp-content/uploads/2023/11/image-62.png)
![](https://www.marix.com.br/wp-content/uploads/2023/11/image-63.png)

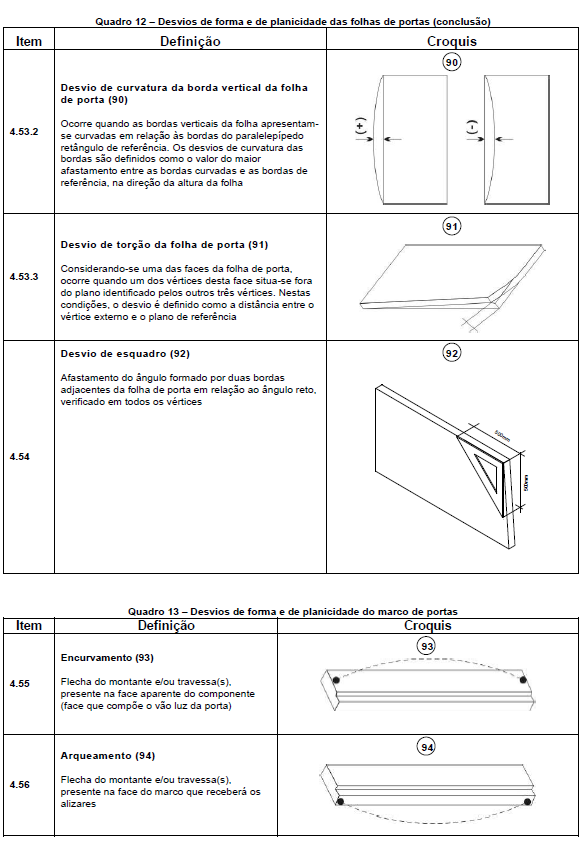

![](https://www.marix.com.br/wp-content/uploads/2023/11/image-64.png)
5 SIMBOLOGIA
Este capítulo estabelece os símbolos gráficos para identificação em portas:
a) da situação de cada face da folha em relação ao sentido de abertura;
b) do sentido de abertura das folhas.
Este capítulo se aplica às portas de edificações, cujas folhas apresentam movimentos de Abrir, Pivotante e Correr, conforme descrito no capítulo referente a terminologia.

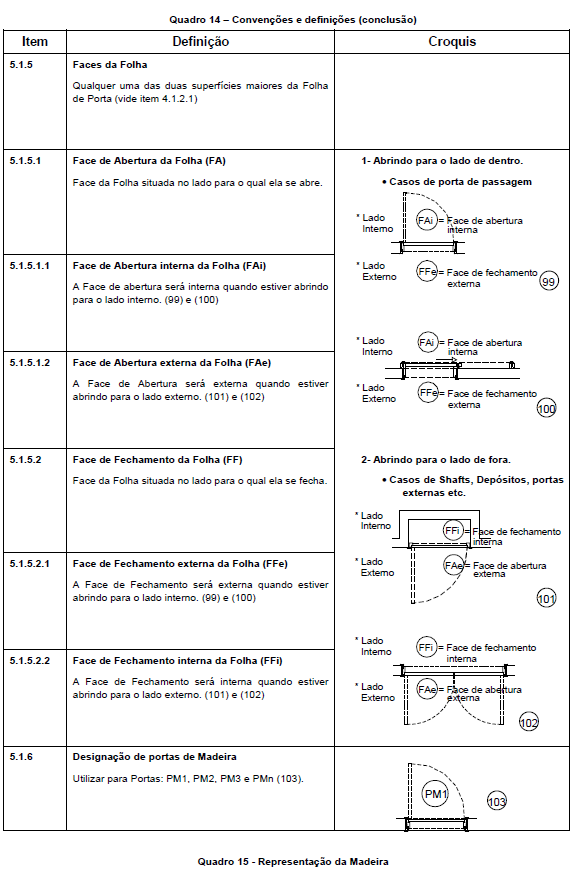

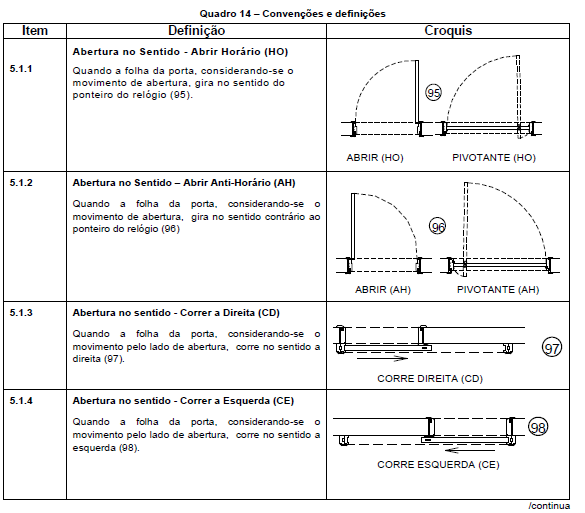

5.1 Convenções e definições Selecionar para representar graficamente o sentido de rotação de uma folha de porta o símbolo correspondente ao movimento de abertura desta folha, conforme indicações do Quadro 14.
![](https://www.marix.com.br/wp-content/uploads/2023/11/image-65.png)
![](https://www.marix.com.br/wp-content/uploads/2023/11/image-66.png)

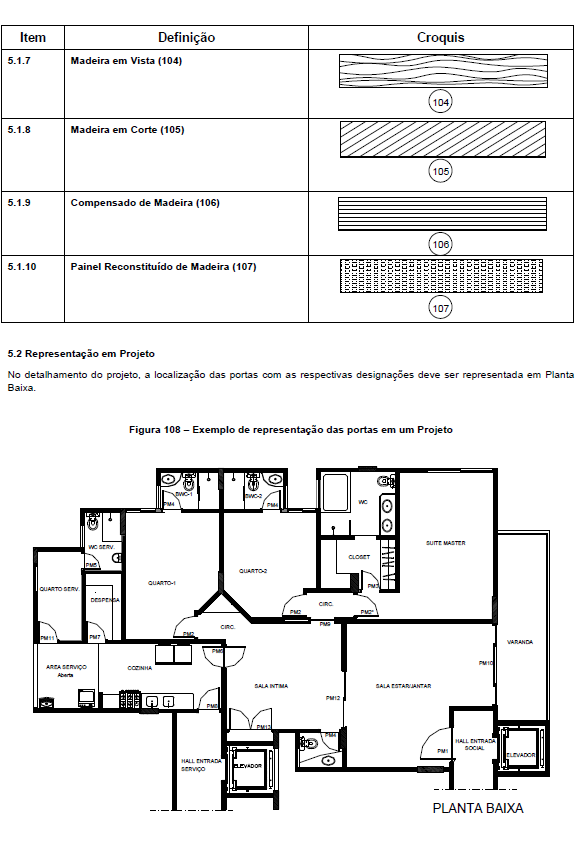

![](https://www.marix.com.br/wp-content/uploads/2023/11/image-67.png)

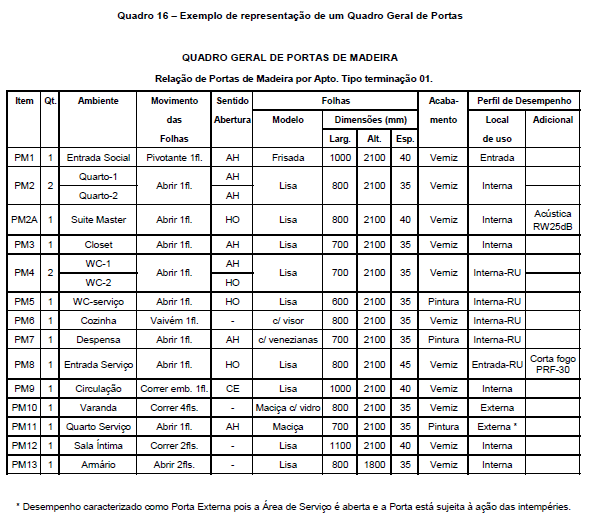

5.3 Quadro Geral de Portas No detalhamento do projeto deve ser prevista a inserção de um Quadro Geral de Portas, a exemplo do representado no Quadro 16.
![](https://www.marix.com.br/wp-content/uploads/2023/11/image-68.png)
5.3 Compatibilização das representações em planta baixa e elevação
Os projetos devem prever a representação das portas em planta baixa conforme diretrizes da presente norma. No Projeto onde houver mais de um modelo ou movimento das folhas, recomenda-se que as elevações sejam apresentadas visando maior clareza quanto às especificações e nas relações entre produtor e consumidor.

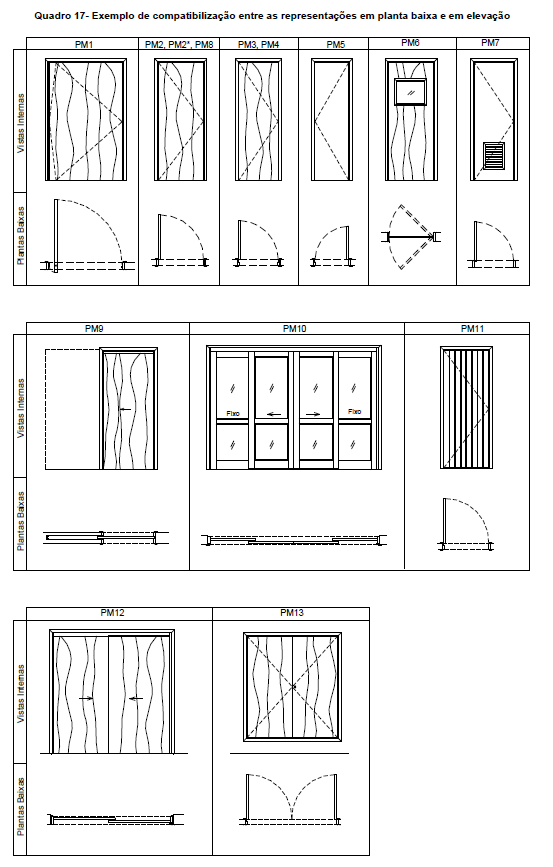

O Quadro 17 ilustra um exemplo de compatibilização entre as representações em planta baixa e em elevação.
![](https://www.marix.com.br/wp-content/uploads/2023/11/image-69.png)
6 PADRONIZAÇÃO
Este capítulo descreve o dimensionamento e as tolerâncias dimensionais para as portas e seus respectivos vãos, os padrões dimensionais das folhas, ferragens e marcos de madeira bem como define os padrões de aspecto visual para as portas de madeira.
6.1 Dimensionamento e tolerâncias dimensionais para o kit porta.

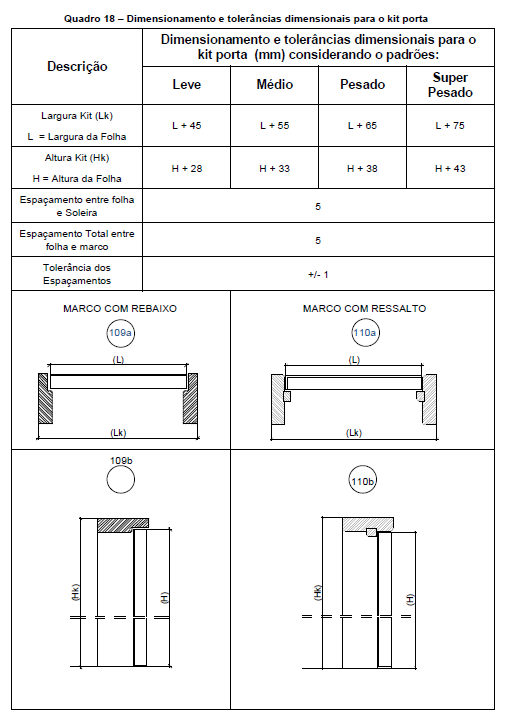

O Quadro 18 apresenta o dimensionamento e as tolerâncias dimensionais para o kit porta.
![](https://www.marix.com.br/wp-content/uploads/2023/11/image-70.png)

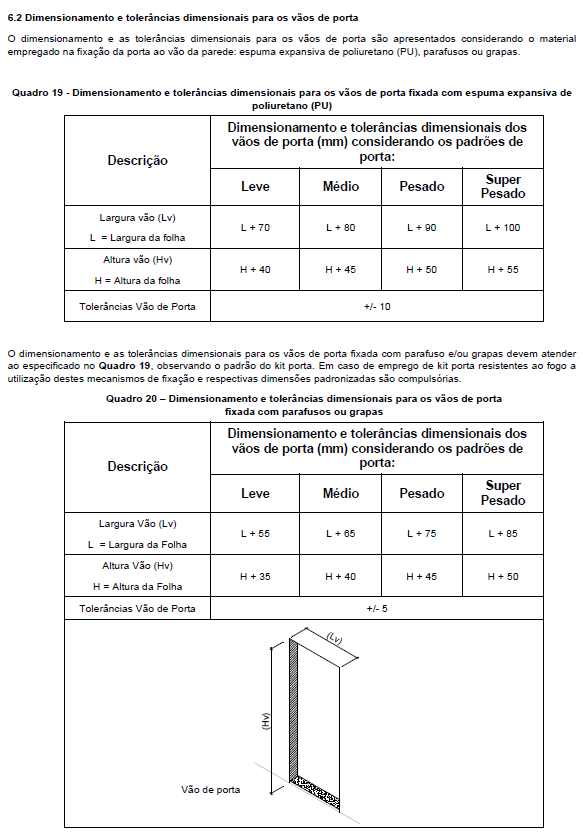

![](https://www.marix.com.br/wp-content/uploads/2023/11/image-71.png)
6.3 Critérios de aspecto visual
6.3.1 Madeira Maciça

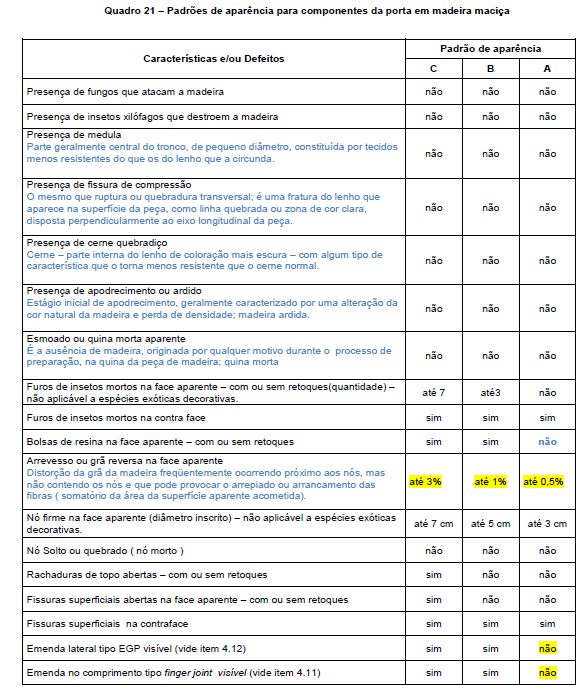

Os componentes das Portas (Marco, Alizar e Folha) constituídos por madeira maciça devem apresentar aspectos visuais enquadradas dentro dos parâmetros estabelecidos no Quadro 21, verificados a olho nú. A porta deve estar instalada ou em
condição semelhante, sob iluminação de 300 lux e o observador em pé a 1,0m de distância.
Todos os parâmetros expressos neste item devem estar enquadrados em determinado padrão. Em caso de não atendimento de todos os parâmetros no padrão pretendido, deverá ser estudado o enquadramento em padrão imediatamente inferior e assim, sucessivamente, até obter-se total atendimento aos requisitos.
![](https://www.marix.com.br/wp-content/uploads/2023/11/image-72.png)
6.3.2 Madeira Composta
Os componentes das Portas (Marco, Alizar e Folha) constituídos por madeira composta devem apresentar aspectos visuais enquadradas dentro dos parâmetros estabelecidos no Quadro 22, verificados a olho nú. A porta deve estar instalada ou em condição semelhante, sob iluminação de 300 lux e o observador em pé a 1,0m de distância.
Todos os parâmetros expressos neste item devem estar enquadrados em determinado padrão. Em caso de não atendimento de todos os parâmetros no padrão pretendido, deverá ser estudado o enquadramento em padrão imediatamente inferior e assim, sucessivamente, até obter-se total atendimento aos requisitos.

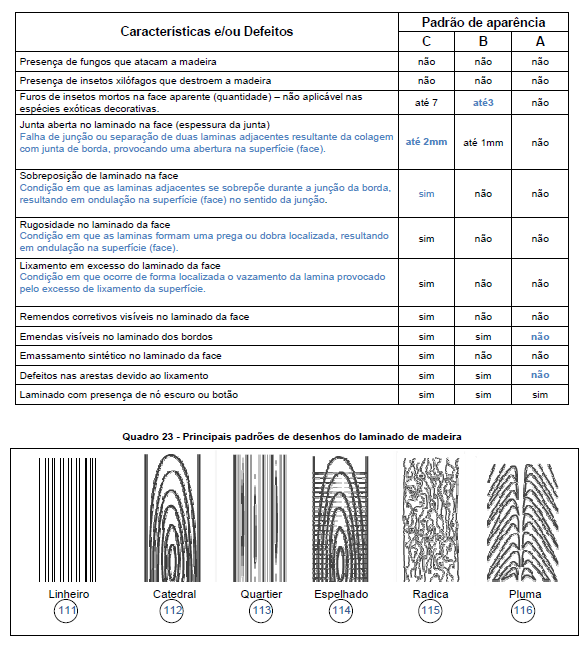

Quadro 22 – Padrões de aparência para componentes da porta em madeira composta
![](https://www.marix.com.br/wp-content/uploads/2023/11/image-73.png)
![](https://www.marix.com.br/wp-content/uploads/2023/11/image-74.png)

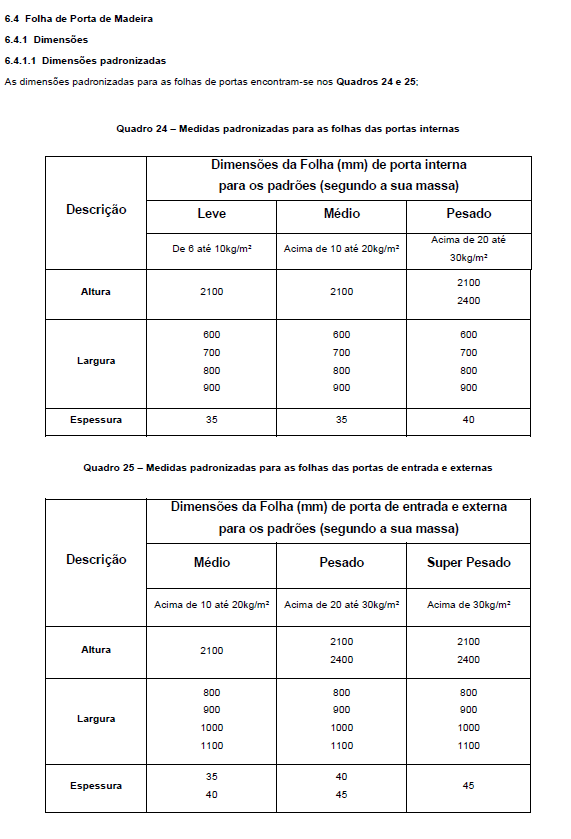

6.4.1.2 Dimensões especiais
As dimensões que não se enquadram no item 6.4.1.1, incluindo as larguras modulares de folhas de 620mm, 720mm, 820mm e 920mm, são consideradas como portas com dimensões especiais.

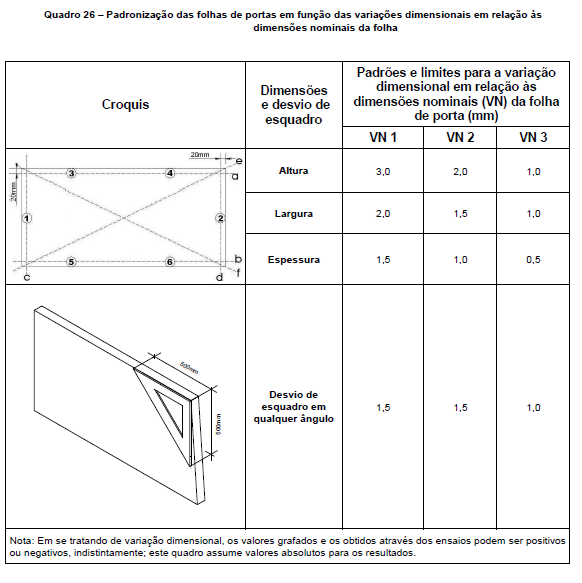

6.4.2 Variações dimensionais, desvios de forma e de planicidade
As folhas de porta devem apresentar variações dimensionais, desvios de forma e de planicidade, em relação às dimensões nominais enquadradas dentro dos parâmetros estabelecidos nos Quadros 26 e 27, após o condicionamento padrão, expresso no projeto de Norma 31.000.12.002/09 – Porta de Madeira de Edificação – Parte 2 – Requisitos e Classificação conforme os procedimentos expressos no projeto de Norma 31.000.12.003/09 – Porta de Madeira de Edificação – Parte 3 – Métodos de ensaio.

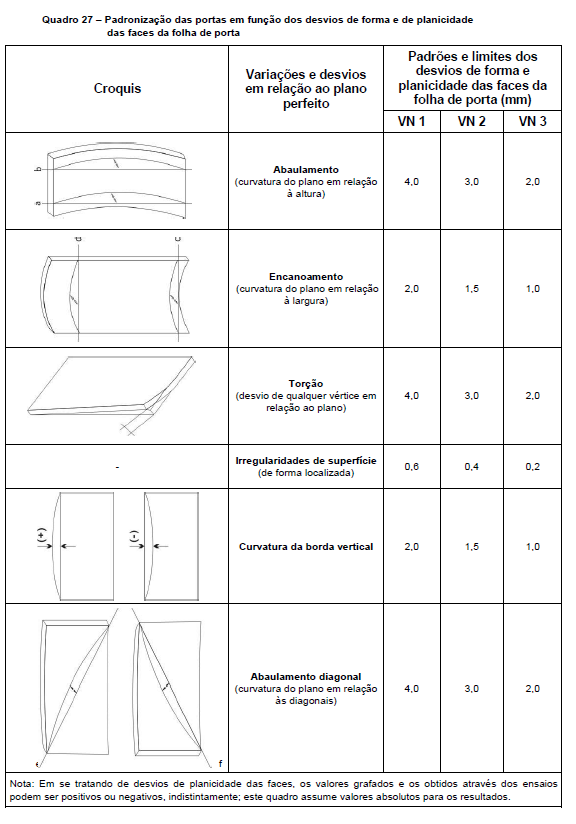

Todos os parâmetros expressos neste item devem estar enquadrados em determinado padrão. Em caso de não atendimento de todos os parâmetros no padrão pretendido, deverá ser estudado o enquadramento em padrão imediatamente inferior e assim, sucessivamente, até obter-se total atendimento aos requisitos.

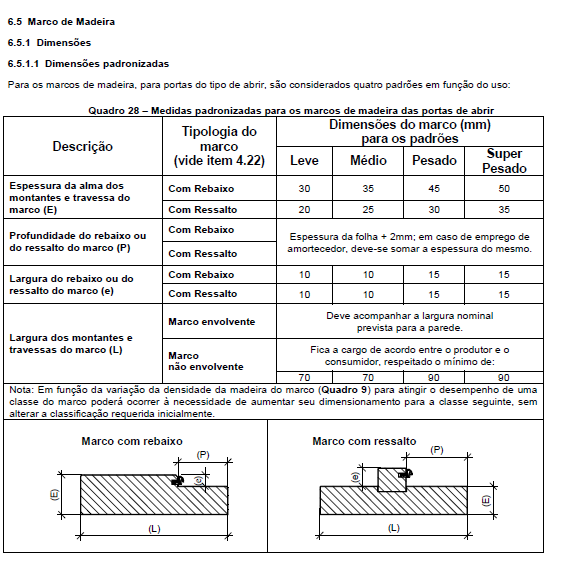

![](https://www.marix.com.br/wp-content/uploads/2023/11/image-75.png)
![](https://www.marix.com.br/wp-content/uploads/2023/11/image-76.png)
![](https://www.marix.com.br/wp-content/uploads/2023/11/image-77.png)
6.5.1.2 Dimensões especiais
As dimensões que não se enquadram no item 6.5.1.1 são consideradas como marcos de madeira com dimensões especiais.
6.5.2 Variações dimensionais, desvios de forma e de planicidade
Os marcos de madeira devem apresentar variações dimensionais, desvios de forma e de planicidade, em relação às dimensões nominais enquadradas dentro dos parâmetros estabelecidos nos Quadros 29 e 30, após o condicionamento padrão, expresso no projeto de Norma 31:000.12.002/09 – Porta de Madeira para Edificação – Parte 2 – Requisitos e Classificação conforme os procedimentos expressos no projeto de Norma 31:000.12.003/09 – Porta de Madeira para Edificação – Parte 3 – Métodos de ensaio.
Todos os parâmetros expressos neste item devem estar enquadrados em determinado padrão. Em caso de não atendimento de todos os parâmetros no padrão pretendido, deverá ser estudado o enquadramento em padrão imediatamente inferior e assim, sucessivamente, até obter-se total atendimento aos requisitos.

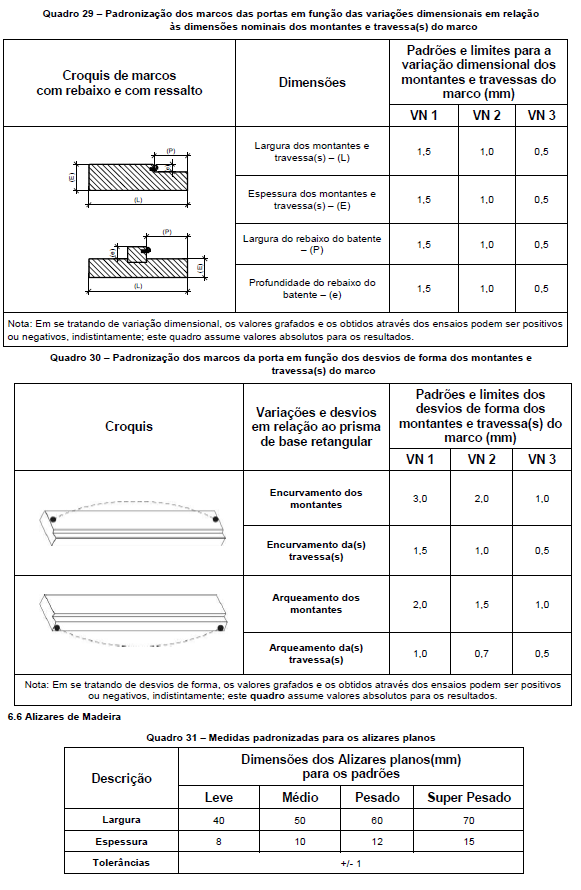

![](https://www.marix.com.br/wp-content/uploads/2023/11/image-78.png)

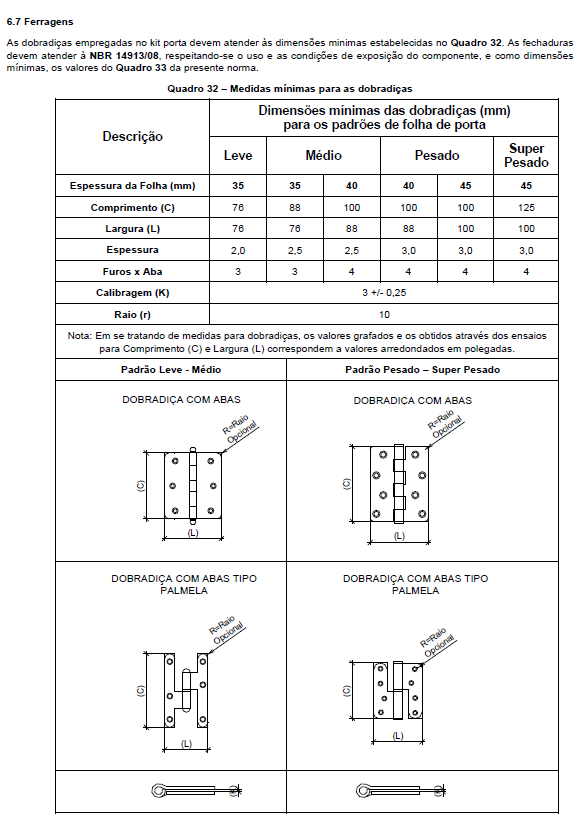

![](https://www.marix.com.br/wp-content/uploads/2023/11/image-79.png)

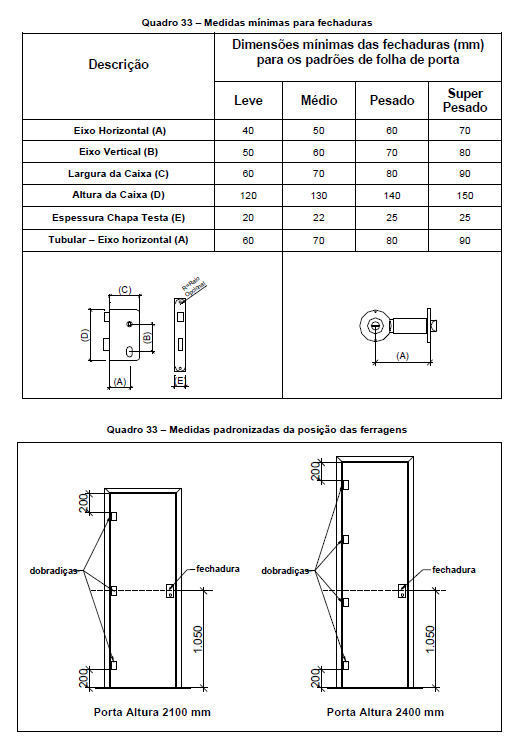

![](https://www.marix.com.br/wp-content/uploads/2023/11/image-80.png)
