A Norma Brasileira NBR 6492 é um importante documento que estabelece diretrizes e padrões para a representação de projetos de arquitetura. Ela descreve como os desenhos devem ser elaborados, incluindo a representação de elementos construtivos, como portas, janelas e estruturas. Uma das preocupações essenciais da NBR 6492 é garantir a clareza e a precisão na comunicação de informações entre arquitetos, engenheiros e construtores.

A mola de piso Marix é um componente moderno e versátil usado em portas, principalmente em edifícios comerciais e residenciais. O que torna a mola de piso Marix notável é a sua durabilidade, uma vez que ela é projetada para não enferrujar. Além disso, é discreta em sua instalação, integrando-se perfeitamente ao design do ambiente. Sua robustez a torna capaz de suportar o uso constante e pesado, e a sua blindagem protege os componentes internos, prolongando a vida útil do produto.

Quando consideramos a interseção entre a NBR 6492 e a mola de piso Marix, percebemos que ambas estão relacionadas ao setor de construção e arquitetura. A norma NBR 6492 fornece as diretrizes para a representação de elementos arquitetônicos, enquanto a mola de piso Marix é um componente importante na operação suave e duradoura de portas em edifícios.

Para arquitetos e engenheiros que seguem a NBR 6492, a escolha de componentes como a mola de piso Marix é crucial para garantir a conformidade com as diretrizes da norma. A mola de piso Marix, com sua resistência à ferrugem e capacidade de integração discreta, contribui para a qualidade estética e funcional dos projetos arquitetônicos, cumprindo os padrões estabelecidos pela NBR 6492.

Portanto, a mola de piso Marix, moderna, não enferruja, discreta, robusta e blindada, é um exemplo de como os produtos e componentes da construção podem estar alinhados com as normas e regulamentos específicos do setor, como a NBR 6492, ao mesmo tempo em que oferecem soluções eficazes e duráveis para a indústria da construção.

A norma NBR 6492: Representação de projetos de arquitetura, desenvolvida pela Associação Brasileira de Normas Técnicas (ABNT), desempenha um papel essencial na área da arquitetura, fornecendo diretrizes e padrões para a representação adequada de projetos arquitetônicos. Ela estabelece as convenções e os símbolos a serem utilizados na representação gráfica, promovendo a clareza, a precisão e a eficácia na comunicação entre os profissionais e stakeholders envolvidos.

A importância da NBR 6492 pode ser compreendida a partir dos seguintes pontos:

  1. Comunicação efetiva: A norma NBR 6492 estabelece um conjunto de convenções gráficas padronizadas para a representação de projetos arquitetônicos. Essa padronização permite que arquitetos, engenheiros, construtores e outros profissionais envolvidos no processo de construção interpretem e compreendam facilmente as informações contidas nos desenhos. A comunicação efetiva é essencial para garantir que todos os envolvidos tenham uma compreensão clara e consistente do projeto, evitando erros, retrabalho e problemas durante a execução.
  2. Coerência e consistência: A norma estabelece diretrizes para a utilização de símbolos, linhas, escalas, cores e outros elementos gráficos na representação dos projetos arquitetônicos. Essa coerência e consistência na representação permitem que diferentes profissionais leiam, interpretem e colaborem nos projetos de forma mais eficiente. Além disso, facilita a legibilidade e a compreensão dos desenhos, tornando o processo de construção mais seguro e eficaz.
  3. Integração com outras disciplinas: A norma NBR 6492 também contribui para a integração dos projetos de arquitetura com outras disciplinas, como engenharia estrutural, elétrica e hidrossanitária. Ao estabelecer convenções de representação claras, a norma facilita a interpretação dos desenhos por profissionais de diferentes áreas, promovendo uma comunicação fluida e colaborativa. Isso é fundamental para o sucesso do projeto e para evitar problemas de incompatibilidade ou interferências durante a execução da obra.
  4. Preservação e documentação: A padronização na representação de projetos arquitetônicos, conforme estabelecido pela NBR 6492, também contribui para a preservação e a documentação adequada dos projetos. Os desenhos e documentos produzidos de acordo com as diretrizes da norma facilitam a revisão e a referência futura, seja para manutenção, reforma ou ampliação do edifício. Além disso, garantem que a história e a evolução da arquitetura sejam documentadas e preservadas para fins acadêmicos, históricos e culturais.
  5. Reconhecimento profissional: O cumprimento da NBR 6492 é geralmente exigido para a certificação e o registro profissional de arquitetos. Seguir as diretrizes da norma é fundamental para garantir a qualidade e a conformidade dos projetos arquitetônicos, demonstrando a competência técnica e a adesão às boas práticas profissionais. Além disso, o cumprimento da norma reforça a imagem e a reputação dos profissionais de arquitetura perante os clientes, os parceiros e a sociedade em geral.

Em resumo, a norma NBR 6492 desempenha um papel fundamental na representação de projetos de arquitetura. Ela promove a comunicação efetiva, a coerência, a consistência e a integração entre os profissionais envolvidos. Além disso, contribui para a preservação, a documentação e o reconhecimento profissional. Ao seguir as diretrizes da norma, os arquitetos garantem a qualidade, a clareza e a precisão na representação dos projetos, assegurando um processo de construção mais eficiente e seguro.

NBR 6492/2021 – DOCUMENTAÇÃO TÉCNICA PARA PROJETOS ARQUITETÔNICOS E URBANÍSTICOS: REQUISITOS

Formatos de papel

Dobramento

Legenda/carimbo

Linhas de representação

Largura do traço das linhas

Escrita

Escalas

Elementos simbólicos

Cotas

Marcação de coordenadas

Marcação de cortes

Marcação de detalhes e ampliações

Numeração de títulos e desenhos

Designação de portas e esquadrias

Representação de materiais

A NBR 6492/2021 cancela e substitui a NBR 6492/1994.
“Esta Norma estabelece os requisitos para a documentação técnica de projetos arquitetônicos e urbanísticos, em função das etapas de projeto, especificando, em cada uma delas, os documentos pertinentes e os respectivos conteúdos
Os documentos a seguir são citados no texto de tal forma que seus conteúdos, totais ou parciais, constituem requisitos para este Documento. Para referências datadas, aplicam-se somente as edições citadas. Para referências não datadas, aplicam-se as edições mais recentes do referido documento (incluindo emendas).
ABNT NBR 16636-1, Elaboração e desenvolvimento de serviços técnicos especializados de projetos arquitetônicos e urbanísticos – Parte 1: Diretrizes e terminologia
ABNT NBR 16636-2, Elaboração e desenvolvimento de serviços técnicos especializados de projetos arquitetônicos e urbanísticos – Parte 2: Projeto Arquitetônico
ABNT NBR 16636-3:2020, Elaboração e desenvolvimento de serviços técnicos especializados de projetos arquitetônicos e urbanísticos – Parte 3: Projeto urbanístico” (ABNT NBR 6492/2021, p. 1).
A NBR 6492/2021 estabelece duas categorias de documentos técnicos:
a) documentos gráficos: croquis, plantas, cortes, elevações, fachadas, detalhes, perspectivas, fotos e imagens, esquemas diagramas e histogramas;
b) documentos escritos: conteúdo apresentado de forma textual e/ou numérica.

Formatos de papel
Em relação ao tipo de papel, a escolha deve ser feita levando em consideração o objetivo, o tipo de projeto e a reprodução de desenho.

Em relação ao formato do papel, deve-se utilizar formatos de papel da séria A, sedo o A0 o maior formato e o A4 o menor, para evitar problemas de manuseio e arquivamento.

Dobramento
O dobramento das folhas deve resultar no formato A4. A fixação das folhas em pastas deve ser feita pela lateral esquerda e a legenda/carimbo deve estar totalmente visível.

Legenda/carimbo
A legenda/carimbo deve estar localizada no canto inferior direito das folhas de desenho

Linhas de representação
“As linhas de representação, conforme a sua espessura e continuidade, especificam
significados que têm como objetivo representar e distinguir os elementos projetados.” (ABNT NBR 6492/2021, p. 17).

Na Tabela 8 apresentam-se os tipos de linhas, sua denominação, aparência e aplicação geral.

Largura do traço das linhas
“As larguras das linhas devem ser escolhidas de acordo com o tipo, tamanho, escala do desenho e os métodos de reprodução.” (ABNT NBR 6492/2021, p. 17). Em cada grupo de linha, as larguras das linhas extralarga, larga e estreita devem seguir a proporção 1, ½ e ¼ (Figura 26).

Escrita
A fonte escolhida deve ser sem serifas e apresentar traçado com espessura uniforme.
Os textos devem ser preferencialmente escritos em caixa alta (maiúsculas), exceto as unidades de medidas e outras exigências ortográficas. Não é permitido o uso de texto inclinado (itálico), com exceção para a grafia de palavras estrangeiras.
As letras e algarismos devem ter altura uniforme na apresentação do projeto, em cotas,
nomes de ambientes, chamadas para detalhes, observações gerais etc. (Tabela 9).

Cotas

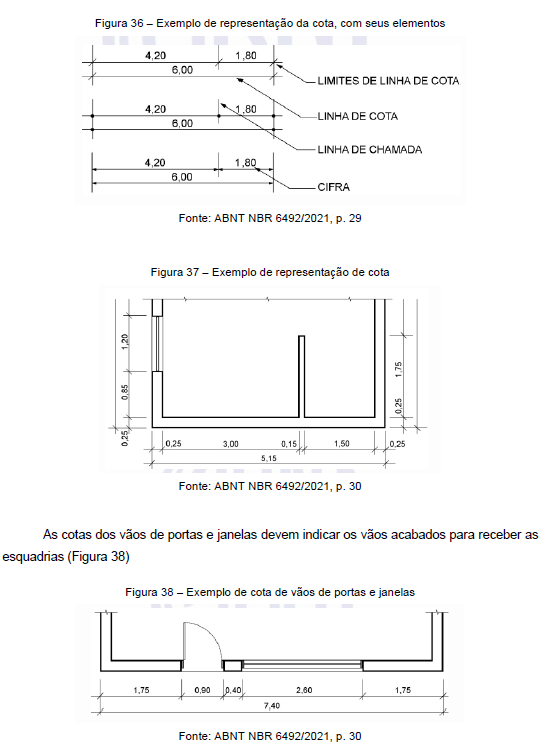

“As cotas devem ser indicadas utilizando-se o sistema métrico de medidas. Em um único desenho, deve-se utilizar a mesma unidade de medida.” (ABNT NBR 6492, p. 29). As cotas são compostas por: linha de cota, linha de chamada, limites da linha de cota e cota (cifra), conforme a Figura 36.

As cotas devem atender às seguintes regras:

  • As linhas de cota devem estar preferencialmente fora do desenho;
  • As linhas de chamada devem parar a 2 mm a 3 mm do objeto dimensionado;
  • Os limites de linhas de cota podem ser executados conforme exemplificado na Figura 36;
  • As cifras podem ter 2,5 mm ou 1,8 mm e não encostar na linha da cota;
  • Quando a dimensão a ser cotada não permitir a cota na sua espessura, colocar a cota ao lado, indicando o seu local exato com uma linha;
  • Nos cortes, somente marcar as cotas verticais;
  • Evitar a duplicação de cotas.
